QUASER HX-Serie

Horizontal-Bearbeitungszentrum

Höchste Qualität. Durch die Verwendung hauptsächlich europäischer Komponenten und einem äusserst soliden Maschinenbau wird dieser Anspruch bei allen Modellen in allen unterschiedlichen Klassen gewährleistet. Die RIMA AG bietet mit QUASER Produkten 5- und 3-achsige Bearbeitungszentren, deren Ausstattung über den üblich erwarteten Standards liegen.

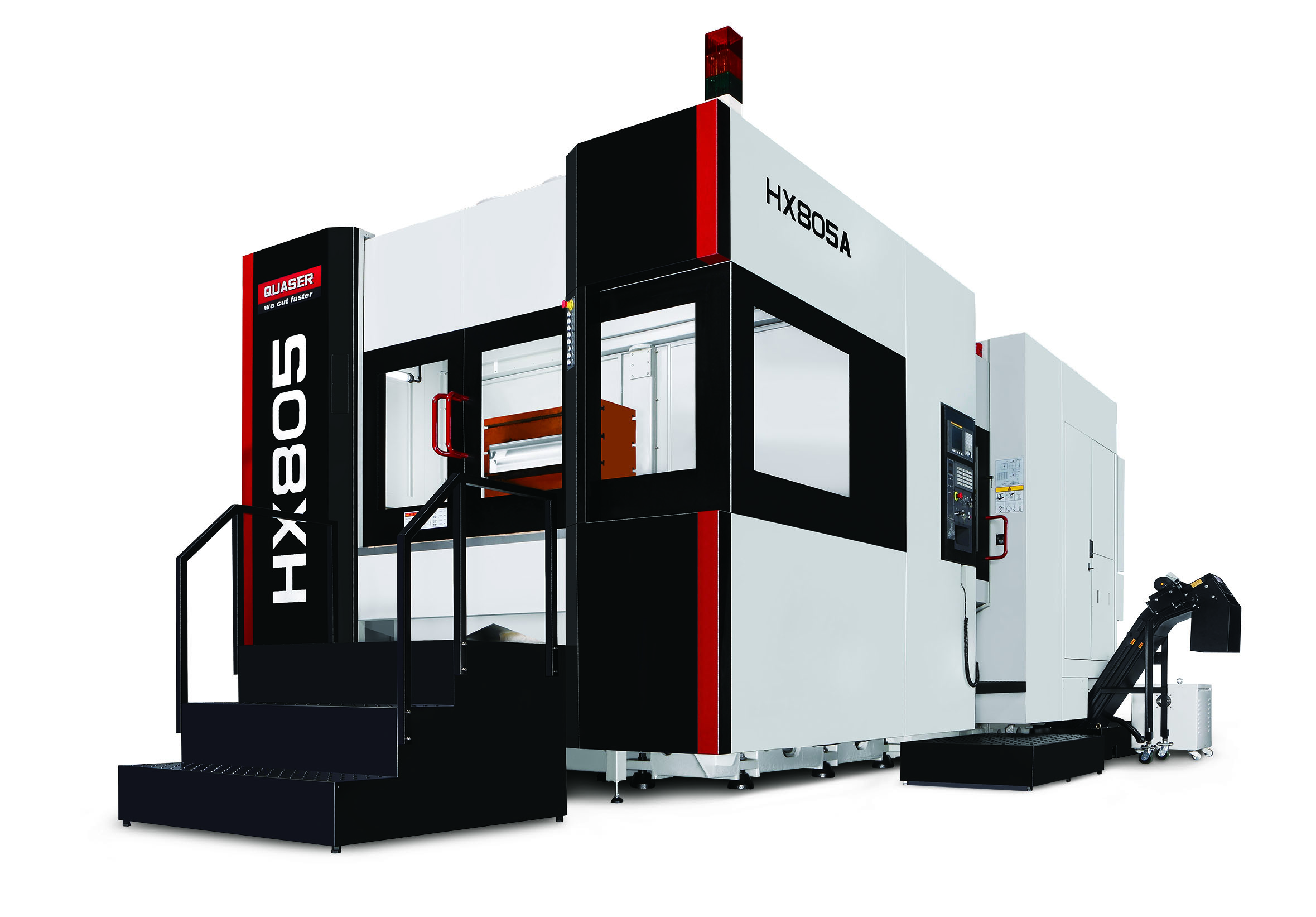

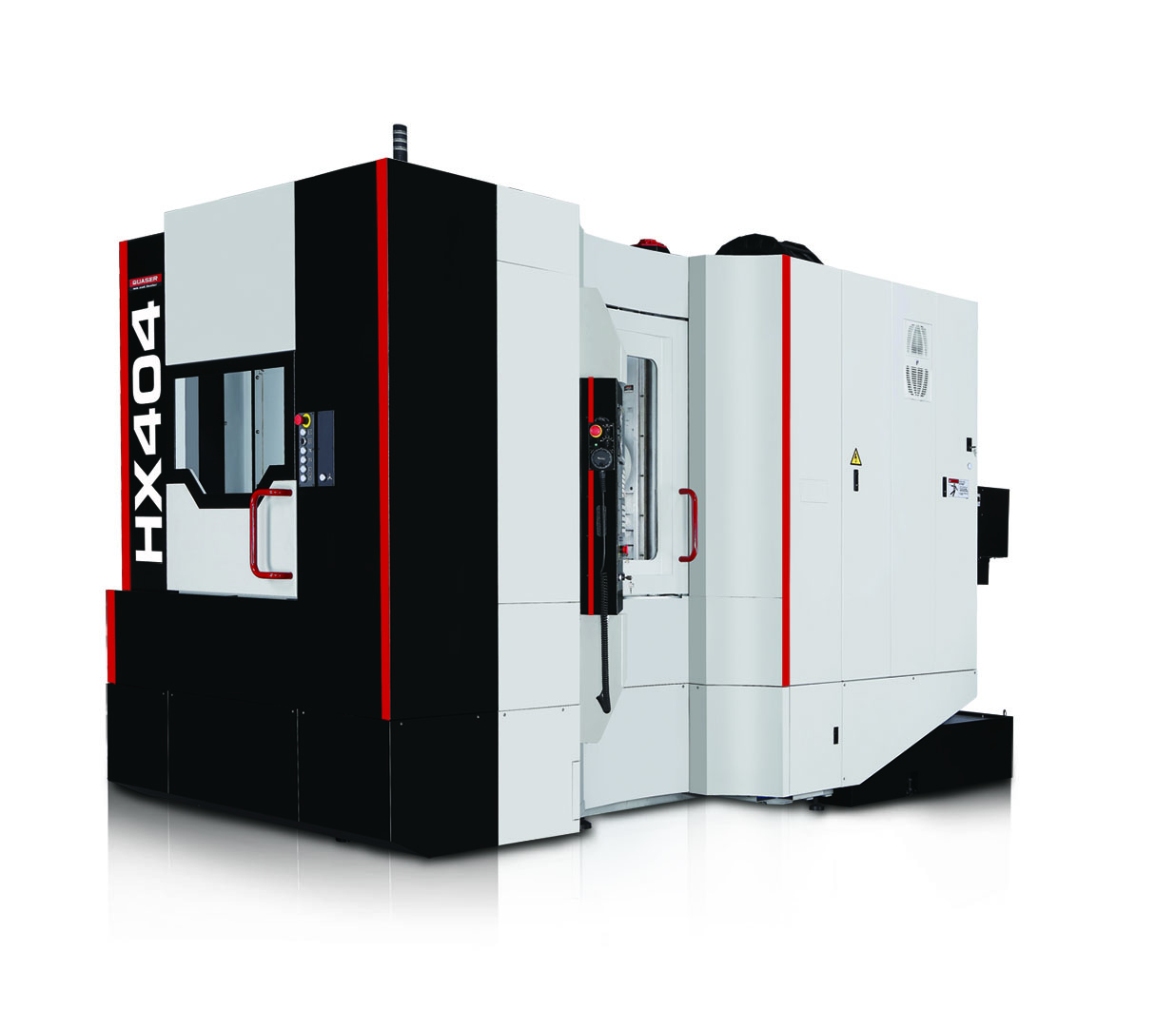

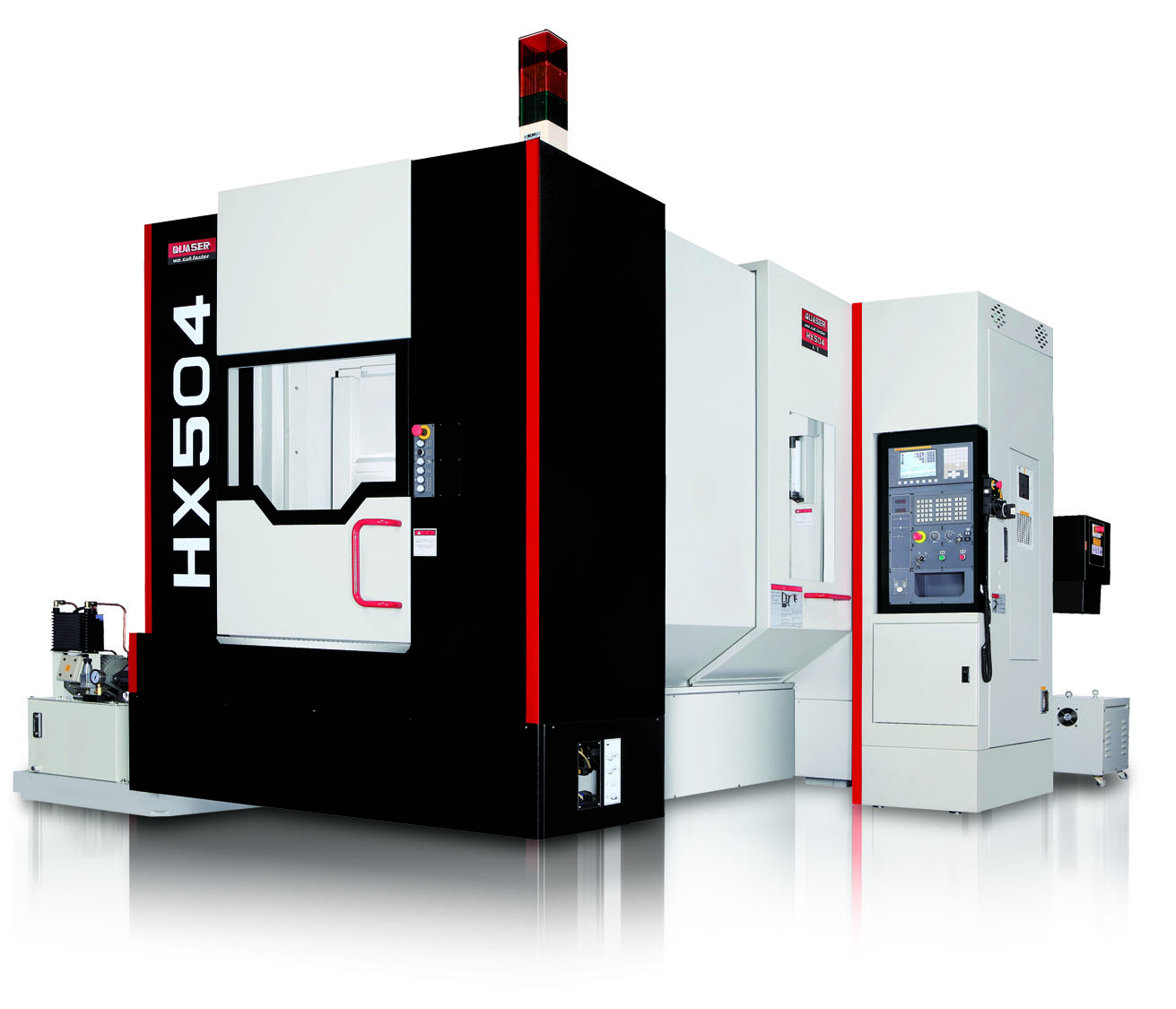

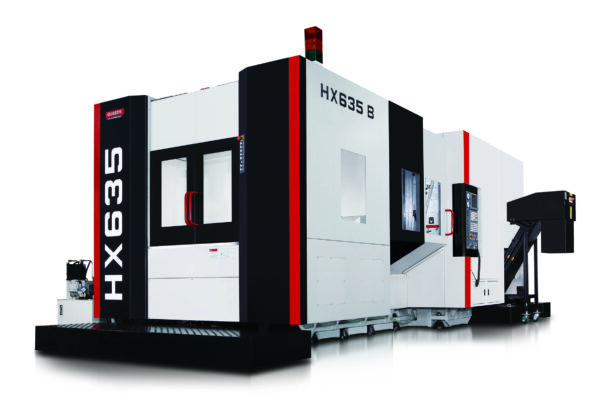

HX Serie HX-404 HX-504 HX-505 HX-635 HX-805
Steuerung

Fanuc, Heidenhain, Siemens

Tischgrösse Ø (mm) 630 x 900 762 x 900 800 x 900 950 x 950 1`200 x 1`100
Palettengrösse (mm) 400 / 400 500 / 500 500 / 500 630 / 630 800 / 800
Verfahrweg X (mm) 560 760 760 1`000 1`200
Verfahrweg Y (mm) 640 640 640 800 1`000
Verfahrweg Z (mm) 640 760 760 900 1`000
Spindelkonus BT / ISO 40 BT / ISO 40 BT / ISO 40 BT / ISO 40 BT / ISO 40
Spindeldrehzahl (U/min) 15`000 12`000 (15`000) 6`000 6`000 (10`000) 6`000 (10`000)
Antriebsleistung (kW) 26 30 26 26 (37) 37
Drehmoment (Nm) 177 192 (350) 397 662 (456) 955 (456)
Werkzeugplätze 60 60 (120, 180, 240) 40 (60, 150) 40 (60, 150) 60
Eilgänge (m/min) 48 30 30 40 40
Gewicht (kg) 10`500 13`000 13`500 19`600 25`000

Katalog HX-Serie

Änderungen, Irrtümer, Druckfehler und Preisänderungen vorbehalten.
