TRIDENT TR-Serie

CNC-Tappingzenter – maximale Stabilität und Steifigkeit

Wenn gleichzeitig Geschwindigkeit, Präzision und Flexibilität gefordert sind. Die Maschinenkonzepte der TRIDENT TR-Serie überzeugen auf der ganzen Linie und in allen Ausführungen.

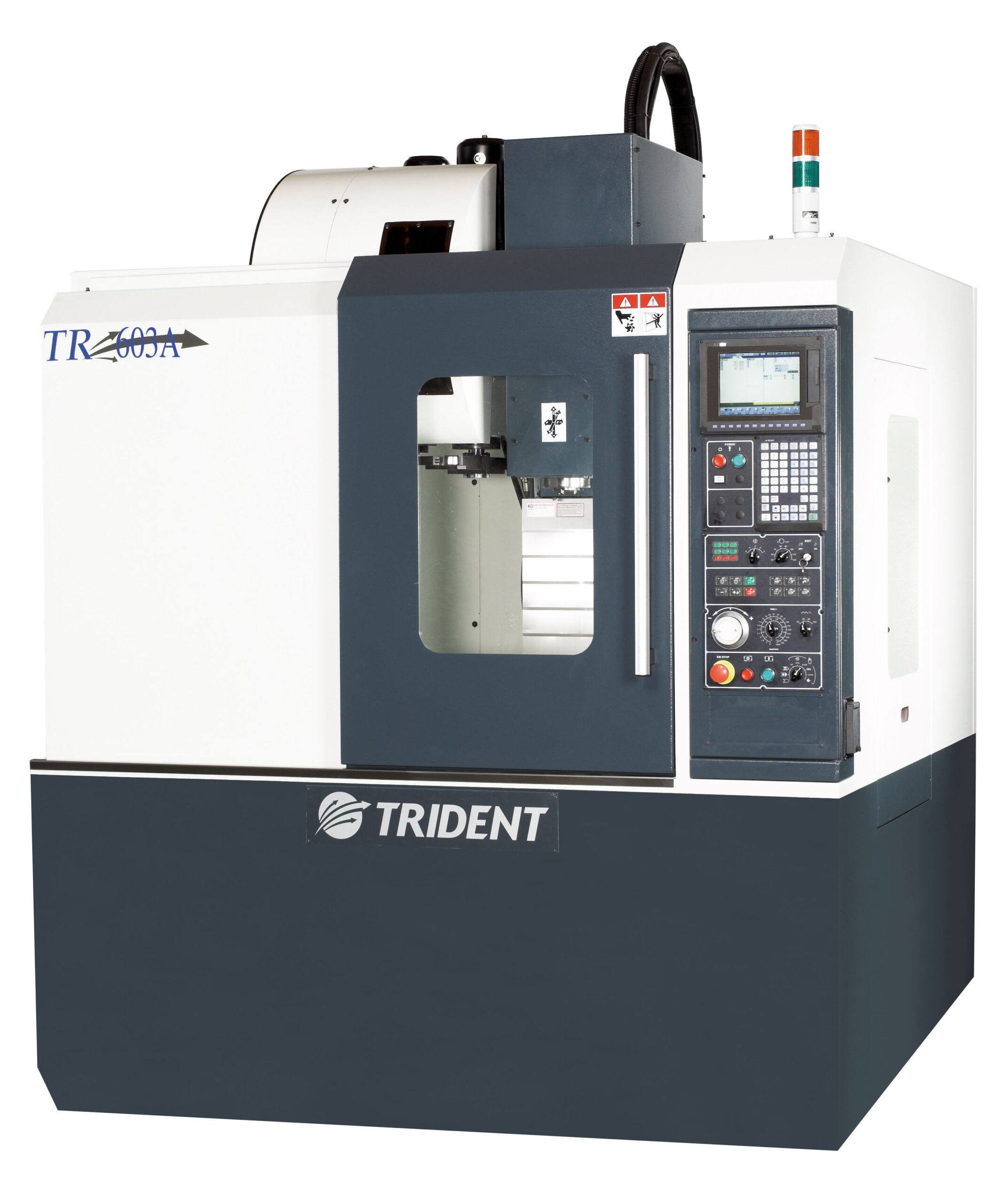

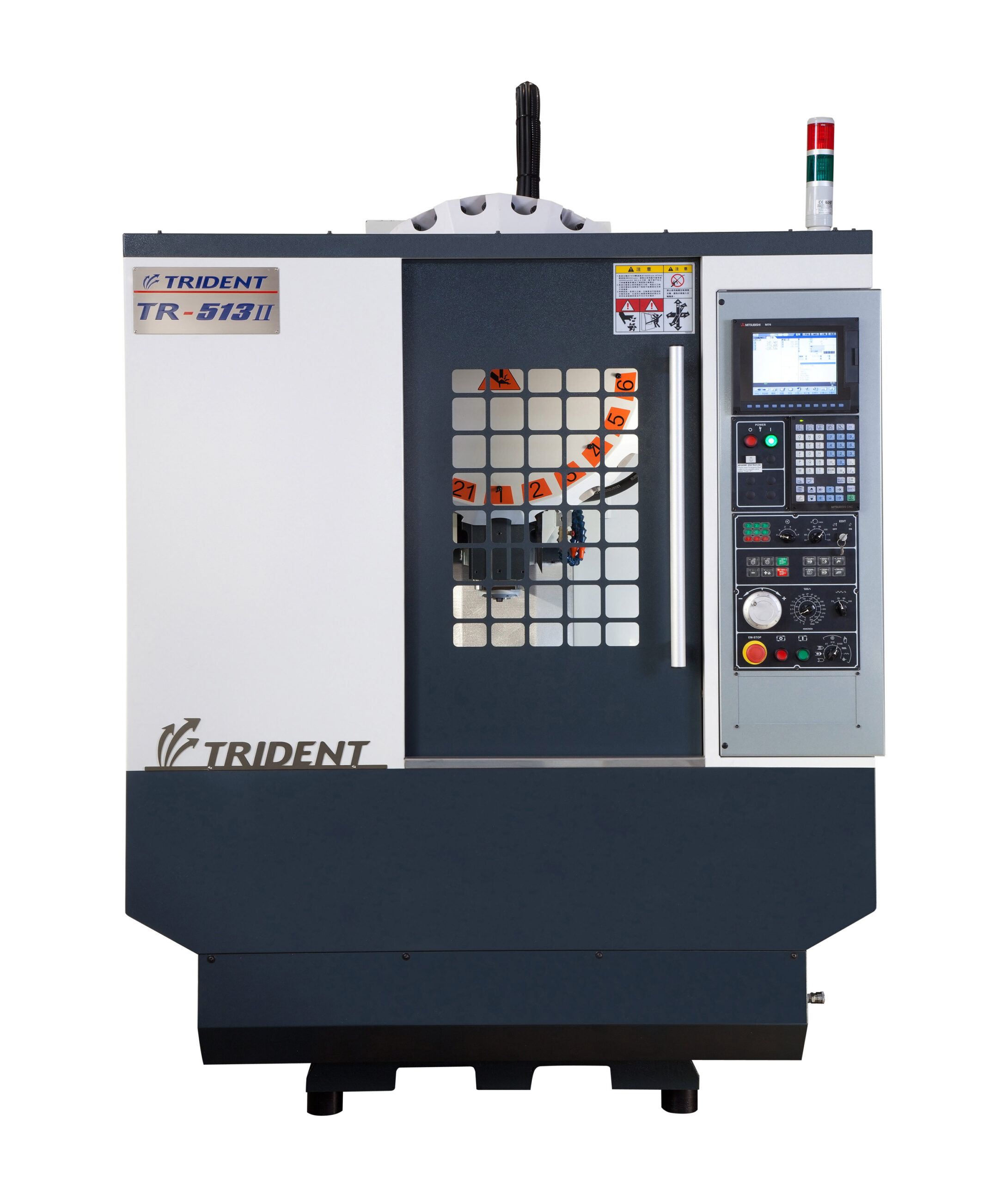

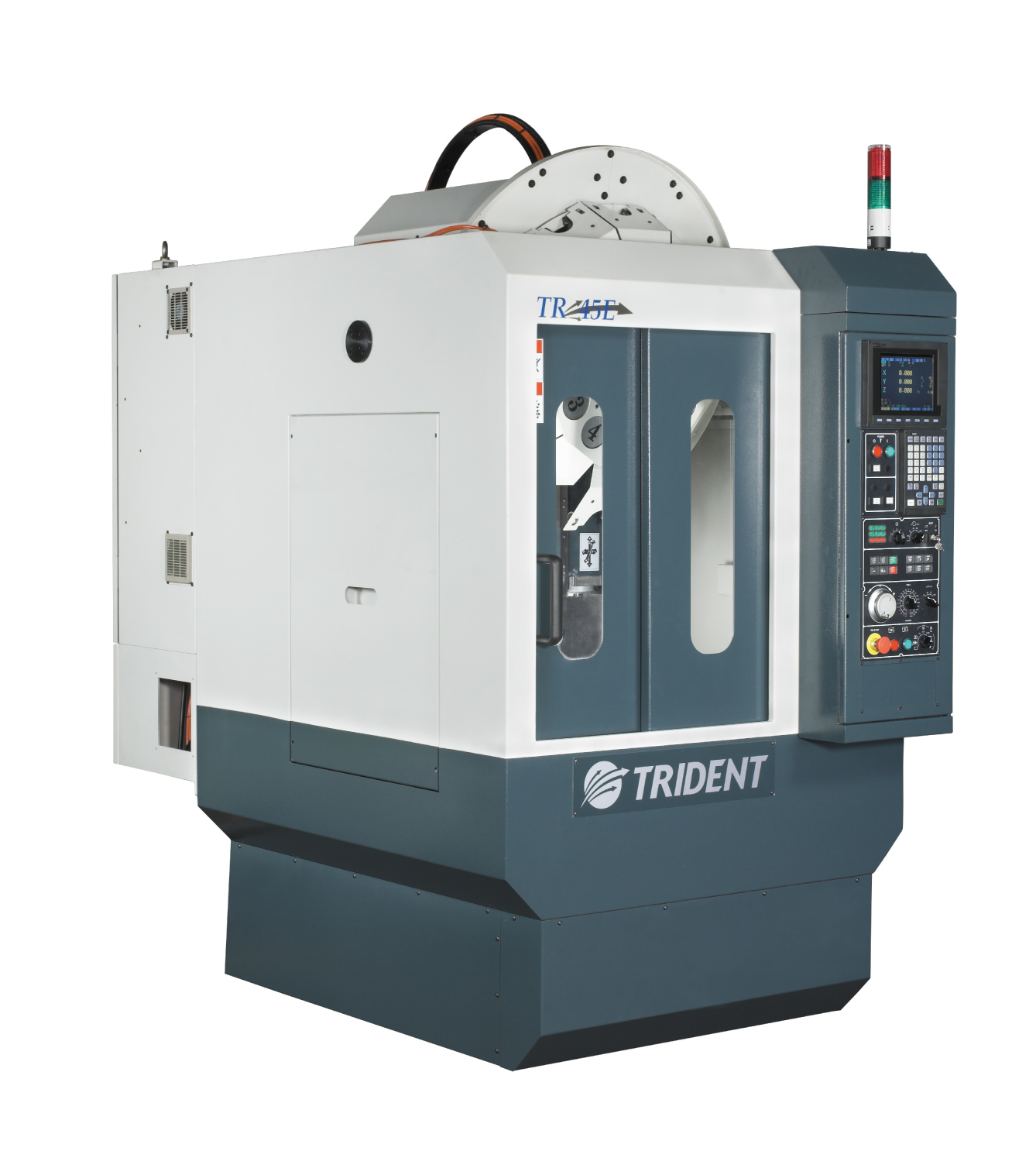

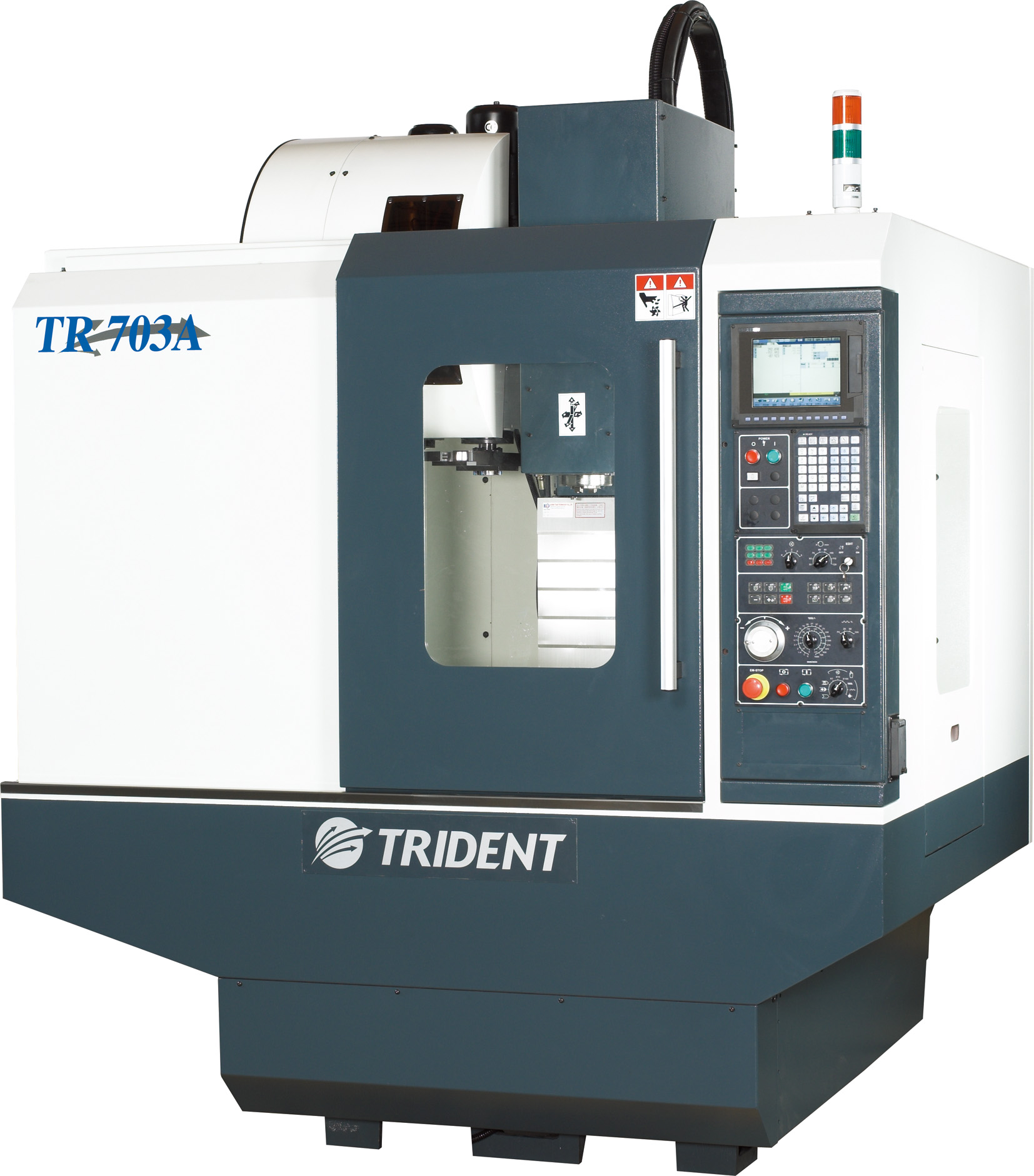

TR-Serie TR-45 S/E/L TR-513/513A TR-603/603 A TR-703/703 A
Steuerung Fanuc / Heidenhain Fanuc / Heidenhain Fanuc / Heidenhain Fanuc / Heidenhain
Tischgrösse (mm) 300 x 320 600 x 420 700 x 420 850 x 420
Verfahrwege X (mm) 300 / 450 / 510 510 600 600
Verfahrweg Y (mm) 250 / 300 400 400 400
Verfahrweg Z (mm) 300 350 / 430 350 / 430 350 / 430
Spindelkonus BT-30 BT-30 BT-30 BT-30
Spindeldrehzahl (U/min) 12`000 (15`000,
20`000, 24`000)
12`000 (15`000,
20`000, 24`000)
12`000 (15`000,
20`000, 24`000)
12`000 (15`000,
20`000, 24`000)
Antriebsleistung (kW) 5.5 5.5 5.5 5.5
Werkzeugplätze 12 (14) 14 (21)/20+1 14 (21)/20+1 14 (21)/20+1
Eilgänge (m/min) 48 / 48 / 60 48 / 48 / 690 48 / 48 / 60 48 / 48 / 60
Gewicht (kg) 2`380 3`100 / 3`250 3`230 / 3`500 3`350 / 3`600

Änderungen, Irrtümer, Druckfehler und Preisänderungen vorbehalten.
