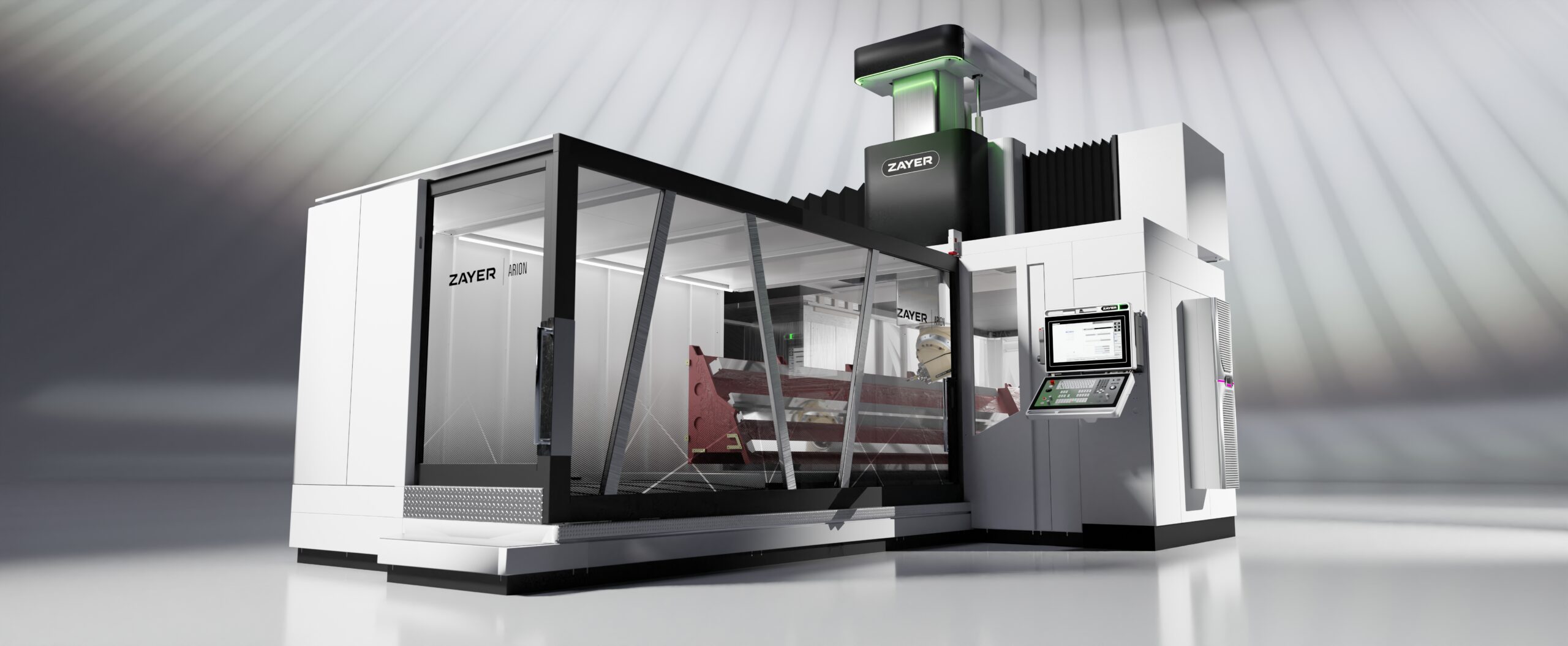

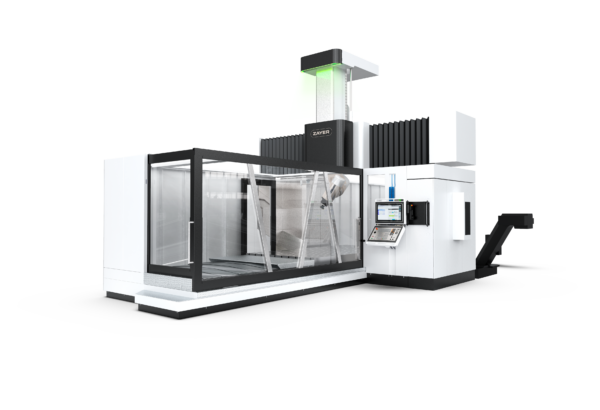

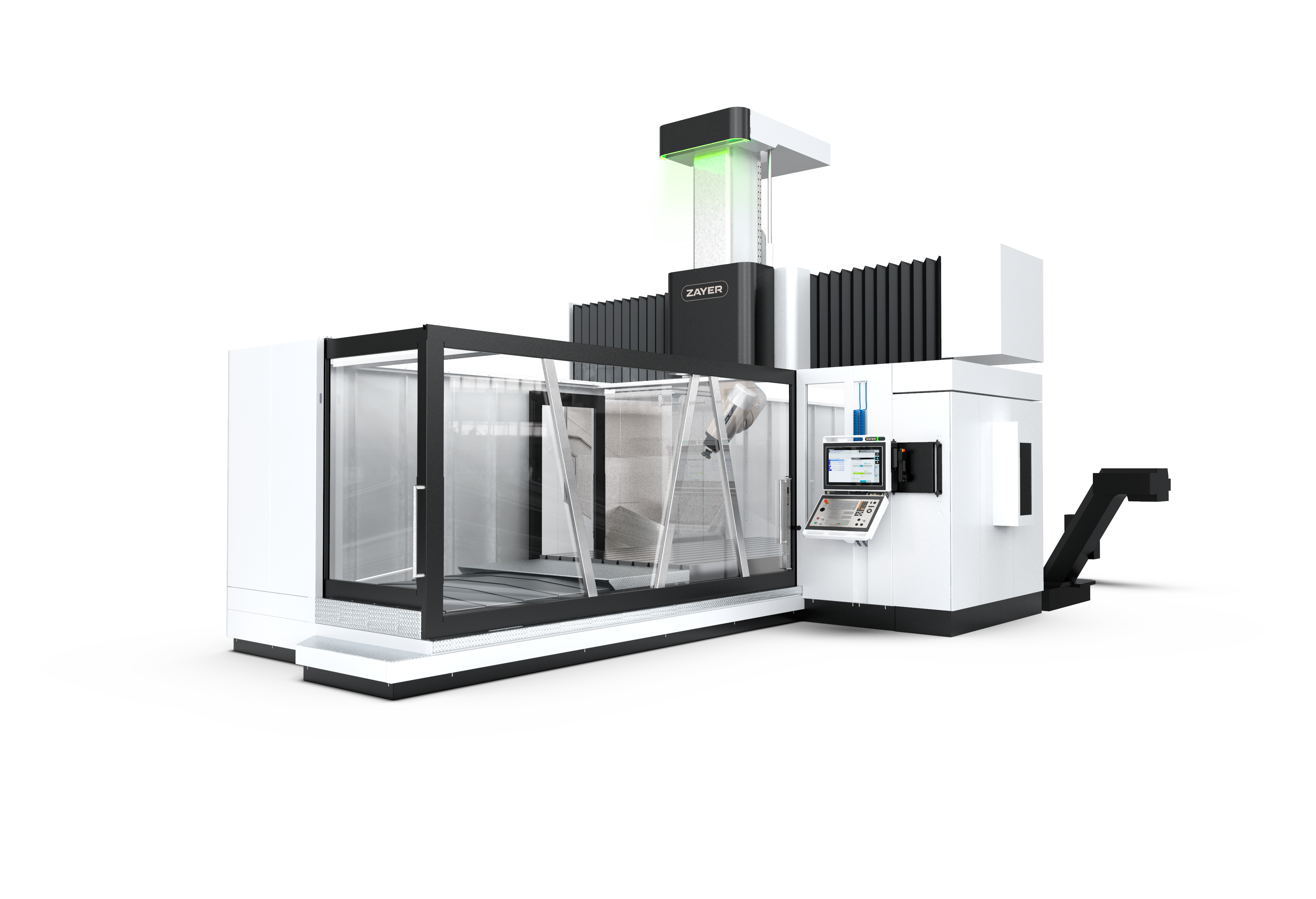

ZAYER ARION

Portalmaschine Fräsen / Drehen

Die Serie ARION-G wurde entwickelt als innovative, schnelle leistungsfähige Portalfräsmaschine mit grossem Querverfahrweg. Die Maschine ist konzipiert für den Werkzeugbau und für den Präzisions- Maschinenbau mit bis zu 5 Achsen, auch für simultane 5 Achsen- Komplettbearbeitung. Das Modell ARION-G hat einen CNC-Rundtisch mit Torque- Motor und ist konzipiert für die Komplettbearbeitung mit Fräs- und Drehoperationen auf grossen Werkstücken.



ARION Serie ARION ARION-G
Steuerung Heidenhain TNC-640 Heidenhain TNC-640
Tischgrösse (mm) 4`000 x 2`000 Ø 2`000
Verfahrweg X (mm) 4`000 4`000
Verfahrweg X (mm) 3`100 3`100
Verfahrweg Y (mm) 1`100 1`100
Spindelkonus HSK 100 HSK 100
Spindeldrehzahl (U/min) 6`000 (15`000) 15`000
Antriebsleistung (kW) 42 42
Werkzeugplätze 30 / 40 / 60 / 80 30
Fräskopf 30° simultan 2 Ebenen 45° simultan 2 Ebenen
Rundtisch Ø mm 2`000
Drehfunktion Ja
Eilgänge (m/min) 30 30
Gewicht (kg) 35`000 – 50`000 35`000 – 50`000

Datenblatt Zayer ARION

Video: ARION G – Multitasking machining centre (youtube.com)

Änderungen, Irrtümer, Druckfehler und Preisänderungen vorbehalten.
